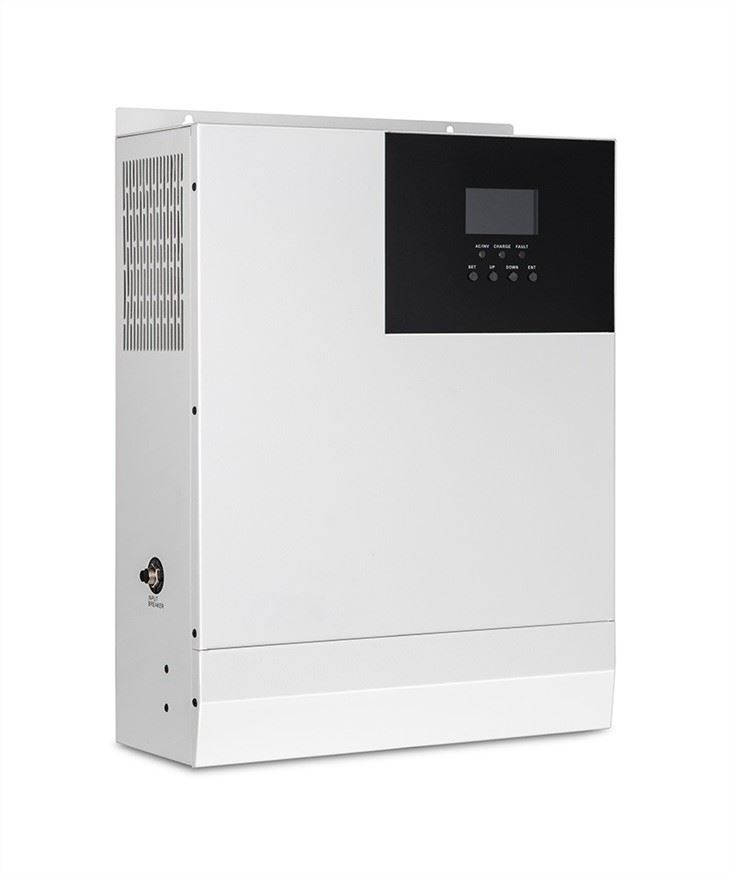

MPPT hibridinis saulės energijos keitiklis

AC režimas

Nominali įėjimo įtampa

220/230Vac

Įėjimo įtampos diapazonas

(170Vac~280Vac) ±2 proc. /(90Vac-280Vac)±2 proc.

Dažnis

50 Hz / 60 Hz (automatinis aptikimas)

Lygiagretus ryšys

Dažnių diapazonas

Galimas 6 vienetų lygiagretusis ryšys

47±0.3Hz ~ 55±0.3Hz (50Hz)/57±0.3Hz ~ 65±0.3Hz (60Hz);

Apsauga nuo perkrovos/trumpojo jungimo

Pertraukiklis

Efektyvumas

>95 proc

Konversijos laikas (apvadas ir keitiklis)

10 ms (įprasta reikšmė)

AC atvirkštinė apsauga

taip

Maksimali aplinkkelio perkrovos srovė

40A

Invertavimo režimas

Išėjimo įtampos bangos forma

Gryna sinusinė banga

Nominali išėjimo galia (VA)

5000

Nominali išėjimo galia (W)

5000

Galios koeficientas

1

Nominali išėjimo įtampa (VAC)

230Vac

Išėjimo įtampos klaida

±5 proc

Išvesties dažnių diapazonas (Hz)

50Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz

Efektyvumas

>92 proc

Didžiausia galia

10000VA

Pakrauta variklio talpa

4 AG

Išėjimo apsauga nuo trumpojo jungimo

Pertraukiklis

Apėjimo pertraukiklio specifikacija

40A

Nominali akumuliatoriaus įėjimo įtampa

48 V (minimali paleidimo įtampa 44 V)

Akumuliatoriaus įtampos diapazonas

40.0Vdc ~ 60Vdc ± 0,6 Vdc (pavojaus signalas apie žemą įtampą / išjungimo įtampa / viršįtampio pavojaus signalas / viršįtampio atstatymas... nustatomas LCD ekranas)

Energijos taupymo rėžimas

AC įkrovimas

Apkrova Mažiau arba lygi 25 W

Baterijos Tipas

Švino rūgšties arba ličio baterija

Maksimali įkrovimo srovė

60A

Įkrovimo srovės klaida

± 5Adc

Įkrovimo įtampos diapazonas

40–58 V nuolatinė įtampa

Apsauga nuo trumpojo jungimo

Grandinės pertraukiklis ir perdegęs saugiklis

Pertraukiklio specifikacija

40A

Apsauga nuo perkrovimo

Įspėkite ir išjunkite įkrovimą po 1 minutės

Saulės krūvis

Maksimali PV atviros grandinės įtampa

145Vdc

PV veikimo įtampos diapazonas

60-145Vdc

MPPT įtampos diapazonas

60-115Vdc

Akumuliatoriaus įtampos diapazonas

40-60Vdc

Didžiausia išėjimo galia

4200W

Įkrovimo srovės saulės energijos diapazonas (nustatomas)

0-80A

Įkrovimo apsauga nuo trumpojo jungimo

Perdegęs saugiklis

Laidų apsauga

Autentifikavimo specifikacija

Apsauga nuo atvirkštinio poliškumo

Specifikacijos autentifikavimas

CE(IEC/LT{{0}},-2),ROHS2.0

EMC autentifikavimo laipsnis

EN61000

Darbinės temperatūros diapazonas

-15 laipsnio iki 55 laipsnių

Laikymo temperatūros diapazonas

-25 laipsnis ~ 60 laipsnių

Drėgmės diapazonas

Nuo 5 iki 95 procentų (konformalios dangos apsauga)

Triukšmas

Mažesnis arba lygus 60 dB

Šiluminis sklaidymas

Priverstinis oro aušinimas, kintamas ventiliatoriaus greitis

Ryšio sąsaja

USB/RS485 („Bluetooth“/WiFi/GPRS)/Sausojo mazgo valdymas

Matmenys (L*P*D)

430 mm * 338 mm * 126 mm

Svoris (kg)

10
